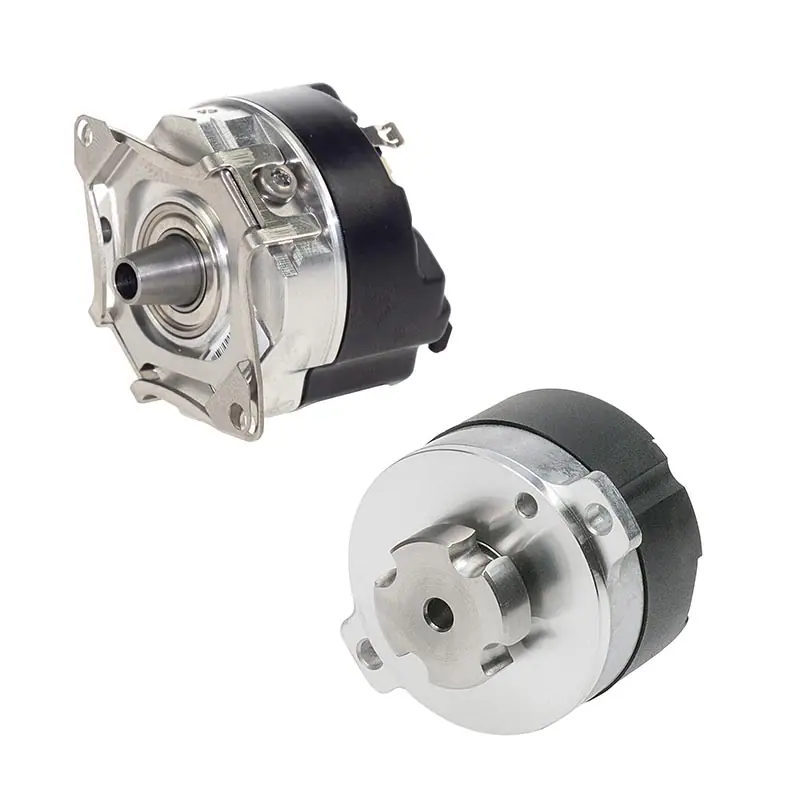

Encoder Absoluto AD37 Hengstler

Sobre o Encoder Absoluto AD37 Hengstler

A série de encoders AD37 da Hengstler foi projetada para aplicações de segurança funcional e controle de movimento de alta performance. Com a tecnologia ACURO® link, este encoder oferece uma solução de cabo único para sistemas de servomotores com níveis elevados de segurança e confiabilidade. Perfeito para aplicações industriais que exigem um alto desempenho com monitoramento contínuo de temperatura e segurança funcional.

Principais Características:

• Solução de Cabo Único com Interface ACURO® link para aplicações de 2 e 4 fios

• Aplicações de Segurança Funcional com certificações SIL2 PLd, SIL3 PLe, categoria 3

• Resolução de até 20 bits ST + 12 bits MT, ideal para controle preciso de movimento

• Temperatura Operacional Ampla de -40°C a +115°C, para uso em ambientes severos

• Velocidade Máxima de 12.000 rpm em operação contínua

• Sensor de Temperatura do Motor Integrado para controle adicional

• Compacto e Eficiente – o encoder absoluto multiturno mais compacto de sua classe (profundidade de montagem: 29 mm)

• Armazenamento de Dados no “Electronic Data Sheet (EDS)” dentro do encoder para fácil acesso

Descrição do Produto:

O Encoder Absoluto AD37 é a escolha ideal para sistemas de controle de movimento que exigem altos níveis de segurança funcional, como em aplicações de servomotores e ferramentas automatizadas. Ele combina uma interface segura ACURO® link, que atende aos requisitos SIL3, com o desempenho de um encoder de alta precisão. A série AD37 oferece robustez, segurança e confiabilidade em um design compacto, tornando-o perfeito para ambientes industriais desafiadores.

Segurança Funcional:

• SIL2 PLd, categoria 3 (AD37S) e SIL3 PLe, categoria 3 (AD37E) garantem um alto nível de segurança funcional para aplicações em movimento.

• A interface ACURO® link proporciona uma solução de cabo único, simplificando a instalação e a manutenção.

Alta Performance:

• Resolução de até 20 bits no modo de volta única (ST) e 12 bits no modo multiturno (MT), garantindo a mais alta precisão no controle de movimento.

• Capacidade de operar a até 12.000 rpm contínuos, ideal para processos rápidos e dinâmicos.

• Temperatura operacional de -40°C a +115°C, ideal para aplicações exigentes em ambientes industriais.

Solução Compacta e Confiável:

• Design com 29 mm de profundidade de montagem, o que o torna o encoder multiturno absoluto mais compacto da sua categoria.

• Sensor de temperatura do motor integrado, proporcionando dados cruciais para monitoramento contínuo do desempenho e segurança do sistema.

• O encoder contém um “Electronic Data Sheet (EDS)” que armazena dados detalhados do motor e do encoder, facilitando a configuração e manutenção.

Especificações Técnicas:

Geral

• Família de Produto: AD37

• Informações de Pedido: RotaryEncoderAD37S

• Função / Aplicação: Absoluto

• Tecnologia: Óptico

• Aprovações: UL, CE, SIL2 PLd, categoria 3, SIL3 PLe, categoria 3

Mecânico

• Diâmetro da Carcaça: 38,3 mm

• Eixo: Eixo sólido cônico de 8 mm 1:3, parafuso M4

• Proteção da Carcaça: IP40 (em combinação com conector e plugue adequados)

• Temperatura de Operação: -40 … +115°C (dependendo da interface utilizada)

• Opção de Carcaça: Alumínio ou Plástico

• Conexão: Interface ECU axial + Interface do sensor de temperatura axial

Elétrico

• Revoluções: 12.000 rpm

• Resolução ST (bit): 20 Bit

• Resolução MT (bit): 12 Bit

• Interface: ACURO® link para solução de cabo único

Aplicações Típicas:

• Sistemas de servomotores com segurança funcional

• Máquinas CNC e automação industrial

• Equipamentos de processamento e fabricação

• Controle de movimento em ambientes com altas exigências de segurança

Vantagens da Série AD37:

• Segurança em Primeiro Lugar: Com suas certificações SIL2 e SIL3, o AD37 oferece a segurança necessária para aplicações críticas.

• Desempenho Excepcional: Resolução de até 20 bits e operação a 12.000 rpm garantem alta precisão e confiabilidade.

• Design Compacto: O AD37 é o encoder multiturno absoluto mais compacto de sua classe, ideal para espaços restritos.

• Temperatura e Confiabilidade: O amplo intervalo de temperatura e o sensor de temperatura integrado asseguram o desempenho consistente mesmo em condições extremas.

Adquira o seu Encoder AD37 da Hengstler na Alpes Automação!

Para mais informações sobre como o Encoder AD37 pode melhorar o desempenho e a segurança de seus sistemas de controle de movimento, entre em contato com nossa equipe ou faça seu pedido diretamente em nosso site.

Este código é atendido pela série Encoders absolutos: veja as aplicações, os modelos e os outros códigos da linha.
